안녕하세요 바로발주입니다~
오늘의 주제는 지난 고무 사출 금형에 이은 다이캐스팅 금형입니다!
혹시 정밀한 금속 부품이 어떻게 만들어지는지 아시나요?
자, 그럼 지금부터 금속 제조 품질을 좌우하는 핵심 기술, 다이캐스팅 금형의 세계로 함께 가시죠!
다이캐스팅 금형이란 무엇인가?

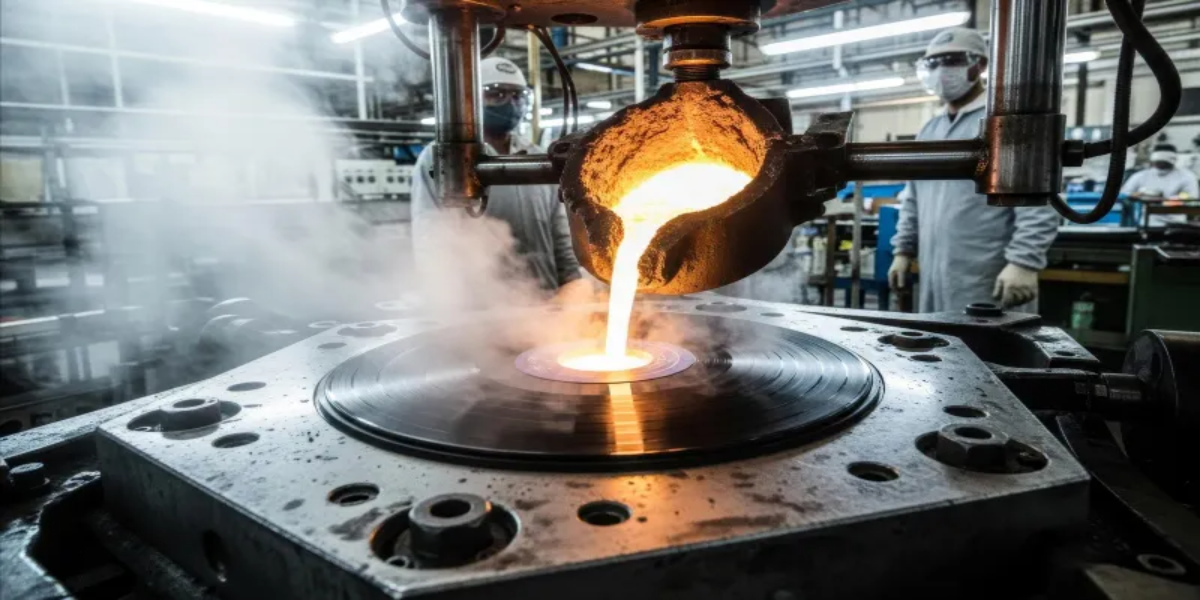

다이캐스팅 금형은 액체 상태의 금속을 매우 높은 압력으로 주입해, 정밀하고 반복적으로 금속 부품을 만들어내기 위한 틀입니다.
이 금형을 이용하면 자동차 엔진, 전기차 부품, 전자기기 하우징 등 다양한 산업 분야에서 정밀성과 대량생산성을 동시에 확보할 수 있습니다. 그래서 단순히 ‘모양을 찍어내는 틀’이 아니라, 제품의 품질, 생산 속도, 원가 구조까지 결정짓는 제조 경쟁력의 중심축이라 할 수 있을 것 같습니다.
이 금형의 정확도와 내구성이 낮으면 충전 중 기공이 생기거나 응고가 불균형해지며, 이는 곧 불량률 증가와 생산속도 저하로 이어집니다. 따라서 금형 제작 및 운용 시에는 설계 단계부터 관리가 철저해야 하며, 이런 금형 기술의 진보가 곧 산업 경쟁력으로 연결 될 것입니다.
금형의 내부 구조 및 작동 흐름
다이캐스팅 금형은 기본적으로 고정형 금형과 이동형 금형으로 구성됩니다.
고정형 금형은 용융 금속이 들어오는 게이트 및 런너가 위치하며, 이동형 금형은 제품이 완성된 뒤 탈형이 이뤄지는 부분입니다.
주요 작동 순서는 용융 금속 주입 → 금형 내부 채움(충전) → 금속 응고 및 수축 → 이젝트 핀이나 이동형 금형 개방을 통한 탈형 순으로 진행됩니다.
이 과정에서 금형 내부의 냉각 채널이나 배기 구조가 매우 중요합니다. 응고가 늦거나 내부 가스가 빠져나가지 못하면 기공이 생기거나 치수 변형이 발생할 수 있기 때문입니다.
또한, 이젝트 핀 시스템이 원활히 작동해야 제품이 금형에 붙지 않고 효율적으로 꺼낼 수 있으며, 금형이 다시 닫히는 시간 또한 생산 사이클을 좌우합니다.
따라서 금형 설계와 운영에서는 단순히 형상의 복제만이 아니라 열관리, 유체 흐름, 압력 제어, 탈형 동작이 모두 유기적으로 맞물려야 합니다.
다양한 금형 공법과 선택기준
다이캐스팅 금형 공법은 사용하는 재료, 생산 목적, 요구품질 등에 따라 여러 종류로 나뉩니다.
- 핫 챔버 방식: 아연, 마그네슘 등 녹는점이 낮은 합금에 사용되며, 주입 속도가 빠르고 반복생산에 유리.
- 콜드 챔버 방식: 알루미늄이나 구리 합금처럼 녹는점이 높은 재료에 적합하며, 큰 제품이나 내열성이 요구되는 부품에 사용.
- 저압 주조 방식: 금속이 저압 하에서 채워져 균일 품질 확보가 가능하며, 자동차 구조부품 등에 적용.
- 중력 주조 방식: 단순 구조에 적합하고, 설비 비용이 비교적 낮으며 안정적인 생산이 가능.
- 고진공 방식: 주입 시 내부 공기를 제거해 기공을 최소화하며, 고강도·고품질이 요구되는 항공우주 부품이나 전기차 구조체 등에 사용.
최근에는 이러한 전통적 방식 외에도 표면 코팅, 냉각 채널의 설계 개선, 자동화 모니터링 시스템 등이 결합돼 더 고도화된 금형 설계가 등장하고 있습니다.
따라서 공법 선택 시 재료, 형상, 생산량, 요구 치수 허용오차, 수명 등의 종합적인 요소를 고려할 필요가 있습니다.
설계 단계에서 고려해야 할 핵심 요소들
금형 설계는 단순히 외형을 만드는 작업이 아니라, 열전달, 금속 흐름, 압력 균형 등을 정밀하게 제어하는 정밀공학이라 할 수 있습니다. 그 예로 제품 두께가 일정하지 않으면 응고 속도가 부분적으로 달라져 수축이나 변형이 일어날 수 있습니다.
또한, 게이트 위치 선정, 배기 경로 확보, 이형 각도 설정, 코어 간극 설계 등이 설계 성능에 중대한 영향을 미칩니다.
최근에는 설계 단계에서 CAE(Computer‑Aided Engineering)를 통해 실제 주조 환경을 시뮬레이션함으로써 충전과 응고 과정을 사전에 검토하고 오류를 줄이는 사례가 늘고 있습니다.
이렇게 사전 설계가 체계적으로 이뤄지면 금형 제작 이후의 재작업이나 수리 빈도를 줄일 수 있고, 양산 전환까지의 리스크를 최소화할 수 있습니다.
따라서 설계 단계에서의 세심한 검토와 시뮬레이션 역량이 금형 경쟁력을 좌우한다고 할 수 있습니다.
금형 재질의 선택과 그 의미
금형의 재질은 내열피로, 내마모성, 열전도율 등 금형 성능에 직접적인 영향을 미칩니다.
- H13강 (SKD61): 알루미늄 다이캐스팅 금형에서 표준으로 쓰이는 내열피로·내산화성이 우수한 강재
- Cr12MoV강: 충격과 마모에 강해 고정밀 부품용 금형에 적합
- 구리 합금: 열전도율이 높아 게이트나 노즐 등 급속 냉각이 요구되는 부분에 효과적
- 스테인리스강: 내식성이 뛰어나 고진공 금형이나 특수환경용 금형에 적합
- 엔지니어링 플라스틱: 경량·비용 절감 목적의 단기 생산용 금형 제작에 사용
이처럼 재질 선택은 금형의 수명, 유지보수 주기, 생산품 품질, 원가 등에 직결되는 결정 사항이기 때문에 생산 환경, 주조 재료, 제품 형상, 수량 등을 고려해 최적 소재를 선정하는 것이 중요합니다.
제작 과정: 설계부터 시험사출까지
금형 제작은 설계 단계부터 양산 투입까지 여러 정밀 단계를 거칩니다.
먼저 CAD를 이용해 3D 모델링을 하고, CAE 해석으로 충전 및 응고 흐름을 시뮬레이션합니다.
이후 CNC 가공, EDM 가공 등을 통해 캐비티와 코어를 정밀하게 제작하고, 필요에 따라 열처리를 통해 경도 및 내열성을 확보합니다.
금형이 조립되면 시험 사출을 통해 최초 샷을 생산하고, 여기서 나타난 변형이나 치수 오차, 응고 불균형 등을 보정하는데, 이러한 초기 보정 과정을 거쳐야만 양산 라인에서 안정적인 운영이 가능합니다.
또한 시험사출 단계에서의 품질 관리가 양산 초기의 불량률을 결정짓기도 하기 때문에 제작 과정 전반에서 설계‑해석‑가공‑시험까지의 통합적 관리가 금형 완성도와 생산성 향상을 위한 핵심 포인트입니다.
금형의 수명관리 및 품질보증 포인트
다이캐스팅 금형은 고온·고압 환경에서 수천~수만 회 반복 사용되기 때문에 체계적인 관리 없이는 품질 저하나 고장이 쉽게 발생합니다.
- 냉각수 관리: 온도 제어가 제대로 되지 않으면 금형 열변형이 생기고 치수 오차가 발생
- 윤활유 및 이형제 관리: 마찰이나 금속 부착을 막기 위한 적절한 윤활·이형 처리가 이루어져야 탈형이 원활하고 금형 손상 감소
- 예열 및 후열(예열·퍼징) 관리: 열피로를 줄이기 위해 금형을 일정 온도로 예열하거나 후열로 천천히 식히는 것이 중요
- 정기 청소 및 잔여물 제거: 산화물, 카본 슬러지 등이 누적되면 냉각 채널 막힘, 기공 증가 등 품질 저하
- 사용 이력 기록 및 분석: 금형 사용 데이터를 기록해 수명 예측이나 교체 타이밍을 판단할 수 있어 계획적 유지보수가 가능
이처럼 금형 관리를 체계적으로 실행하면 금형 수명을 기존 대비 2~3배까지 연장하는 것이 가능하며, 이는 생산 안정성과 원가 절감에 직접 기여합니다.
최신 기술 트렌드 – 진공·코팅·디지털화
금형 기술은 산업 변화에 따라 빠르게 진화하고 있습니다.
최근 주목받는 트렌드는 진공 다이캐스팅 금형으로, 주입 시 금형 내부의 공기를 제거해 기공을 최소화하고 고강도·고품질의 제품 생산이 가능합니다.
플라즈마 세라믹 코팅 및 복합처리 기술도 주목되는데, 이는 금형 표면에 코팅으로 내마모·내식성을 부여해 수명을 연장하고 유지비를 절감합니다.
또 디지털 시뮬레이션 및 인공지능 기반 모니터링 기술이 확산되며, CAE 해석부터 실시간 품질 감시, 예측 정비까지 금형 관리의 효율성을 높이고 있습니다.
이러한 기술은 전기차, 항공우주, 고정밀 가전 산업 등에서 빠르게 채택되고 있으며, 금형 제작업체에는 설계 및 제작 역량 강화라는 과제가 부각되고 있습니다.
정리: 금형 설계가 제조 경쟁력을 만든다
금형은 단순한 도구가 아닌, 부품의 정확도·개수·원가·품질을 좌우하는 제조의 중심축입니다.
따라서 처음부터 금형 설계에 충분한 시간과 비용을 투자하고, 올바른 재질을 채택하며, 제작과정과 사후관리를 철저히 해야 합니다.
또한 최신 기술을 적절히 접목하면 생산성 향상과 금형 수명 연장을 동시에 이룰 수 있을 것 입니다.
이처럼 금형 경쟁력이 곧 제조 경쟁력이라는 말처럼, 다이캐스팅 업계에서의 성공은 설계‑제작‑운용을 아우르는 통합적인 관리 역량에 달려 있습니다.
그럼 앞으로 금형 기술의 진화와 함께 성장할 제조 생태계에서 저희 바로발주도 함께 하겠습니다!
지금까지 다이캐스팅 금형에 대해 알아보았는데 어떠셨나요?
이렇게 다이캐스팅 금형은 정밀 제조의 시작이자 끝이라고 할 수 있습니다.
설계부터 관리까지, 금형의 완성도가 곧 제품의 품질을 결정짓기 때문에, 초기 설계부터 믿을 수 있는 전문가인 저희 바로발주와 함께 성공적인 금형 제작하시길 바라며 저는 이만 인사드리겠습니다!
