안녕하세요 바로발주입니다~
오늘의 주제는 지난 플라스틱 사출 금형에 이은 고무 사출 금형입니다!
고무 사출 금형은 복잡한 형상과 정밀도를 요구하는 제품을 대량 생산할 수 있는 핵심 기술인데요, 이번에 고무 사출 금형의 설계부터 재료, 공정, 트렌드까지 꼼꼼히 분석해 보았습니다.
그럼 지금 바로 시작합니다!
고무 사출 금형의 개념 및 특징
고무 사출 금형이란, 복잡한 형상을 갖는 부품을 대량으로 생산하기 위해 경화(가황) 가능한 고무 재료를 금형에 사출하여 열과 압력으로 굳히는 공정입니다.
이는 고무가 열과 압력을 받으면 화학적·물리적으로 구조가 변해 단단하게 굳는 특성이 있어, 이를 활용해 금형 내부에 일정 기간 머무르게 하여 고무 제품을 만드는 원리입니다.
이 방식은 특히 복잡하고 정밀한 형상을 갖는 자동차의 방진 부품이나 의료기기의 실리콘 씰 등과 같은 부품에서 활용도가 높습니다.
게다가 대량생산과 자동화에 적합해 제작 비용 절감 및 품질 일관성 확보 측면에서도 강점이 있습니다.
단, 초기 금형 제작비가 높고, 프로세스가 복잡할 수 있다는 점은 설계 시 꼭 고려해야 할 부분입니다.
금형 구성 및 설계 핵심 요소
고무 사출 금형 설계 시에는 아래와 같이 구성 요소마다 역할과 설계 방향이 명확히 존재합니다.
| 구성 요소 | 설명 | 주요 역할 및 중요성 |
| 캐비티 (Cavity) | 고무가 주입되어 제품의 외형이 형성되는 금형 내부 공간 | 제품의 외형 형상을 결정하며, 치수 정밀도에 직접적인 영향을 줌 |
| 코어 (Core) | 캐비티와 짝을 이루며 내부 형상을 만드는 구조 요소 | 제품의 내부 구조 형성을 도와 전체 형상 완성에 필수적 |
| 게이트 (Gate) | 고무가 금형 안으로 유입되는 입구로, 유입 위치와 방향을 결정 |
유동 흐름, 충전 균일성, 품질 안정성 등에 영향을 미침 |
| 러너 (Runner) | 고무를 게이트에서 각 캐비티로 분배하는 통로 | 재료의 고른 분배를 통해 다수 제품을 동시에 성형 가능하게 함 |
| 배기 채널 (Vent) | 고무 유입 시 발생하는 공기나 가스를 외부로 배출하는 미세한 통로 |
기포, 공기 갇힘, 미성형 등의 결함 방지에 매우 중요 |
| 가열/냉각 장치 | 금형의 온도를 제어하여 고무의 경화와 냉각을 조절하는 장치 | 경화 품질과 생산 속도에 직접 영향을 주는 핵심적인 공정 요소 |
다음으로 설계 핵심 요소로는 벽 두께 균일화, 언더컷 최소화, 게이트 위치 최적화, 수축률 보정 등이 중요합니다.
먼저 벽 두께 균일화가 중요한 이유는 들쑥날쑥하면 고무가 식는 과정에서 수축이 불균일하게 발생해 제품이 뒤틀릴 수 있기 때문입니다.
또 언더컷이 많으면 탈형이 어렵고 금형 구조가 복잡해 가능한 피하는 것이 좋은데, 그 이유는 언더컷은 금형 설계 시 제작 난이도 증가로 비용과 시간의 증가로 이어질 수 있기 때문입니다.
그리고 게이트 위치는 재료가 금형 내부에 원활하게 흐르고 빈 공간 없이 채워지도록 설계돼야 제품의 품질을 유지할 수 있습니다.
마지막으로 고무는 경화 후 식으면서 줄어드는 특성이 있어 수축률을 고려해 설계 초기 단계에서 금형 치수를 약간 크게 잡는 것이 일반적입니다.
사출 공정 흐름과 주요 공정 이슈
고무 사출 금형 공정은 여러 단계로 구성되며, 각 단계마다 주의해야 할 조건들이 있습니다.
- 재료 준비: 고무에 첨가제를 혼합하고, 점도·흐름성 등이 사출에 적합하도록 준비합니다.
- 금형 예열: 고무가 잘 흐르고 경화될 수 있게 금형을 미리 적당히 가열해 줍니다.
- 사출: 가열된 고무 재료를 사출기를 이용해 금형 내부로 밀어 넣습니다.
- 가황(경화): 고무가 열과 압력 조건에서 화학적으로 굳는 과정입니다.
- 냉각: 적절한 냉각 없이는 변형이나 잔류응력이 발생할 수 있기에 안정을 위해 경화된 고무 제품을 냉각 과정을 거칩니다.
- 탈형 및 후처리: 금형에서 제품을 꺼내고, 플래시 제거, 치수 조정 등의 후처리를 진행합니다.
이외 공정 과정 이슈는 충전 부족, 플래시, 뒤틀림, 기포 등이 대표적입니다.
충전 부족은 고무가 금형 내부를 충분히 채우지 못해서 발생하고, 플래시는 금형이 완전히 닫히지 않았거나 압력이 과다했을 때 나타날 수 있습니다.
뒤틀림은 냉각이 불균형하거나 잔류응력이 클 때 생기며, 기포는 고무 내 수분 또는 배기 채널 설계 부족으로 야기될 수 있습니다.
따라서 각 단계별 공정 조건과 금형 상태를 정기적으로 점검하는 것이 중요합니다.
재료별 특성 및 금형 설계 고려사항
아래 표와 같이 고무 재료는 종류마다 물성·경화조건·수축률 등이 달라 설계 시 사용하는 고무의 특성에 맞춰 금형을 설계해야 합니다.
| 고무 종류 | 주요 특성 | 주요 활용 분야 |
| 천연고무 (NR) | 우수한 탄력성, 뛰어난 마찰 저항성 | 일반 산업용 부품, 방진 부품 등 |
| 니트릴고무 (NBR) | 유류 및 기름에 대한 저항성이 강함 | 자동차 연료계 부품, 오일 씰, 개스킷 등 |
| EPDM | 날씨, 자외선, 오존에 강함 | 자동차 창문 씰, 외장 부품, 방수 씰 등 |
| 실리콘고무 (Si Rubber) | 고온·저온 안정성 우수, 인체 무해 | 의료기기, 식품 용기, 위생용 부품 등 |
| 불소고무 (FKM) | 고온·강산·화학물질에 탁월한 저항성 | 산업용 씰, 화학 장비, 항공기 부품 등 |
이처럼 각 재료의 흐름성, 경화시간, 수축률 등이 다르기 때문에 금형 설계 시 이런 특징을 반영해 실리콘 고무의 경우 낮은 점도로 금형 내부에 잘 퍼져, 경화 이후 수축이 다른 고무보다 클 수 있어 수축 보정을 중요히 해야 합니다.
또한 금형의 온도 조건이나 냉각 설계 역시 고무 재료에 맞게 조정되어야 합니다.
장·단점 및 품질 문제 해결 방안
고무 사출 금형 방식의 장점으로는 대량생산이 가능하고 정밀도가 높으며 자동화에 적합해 인건비 및 품질 변동을 줄일 수 있다는 점입니다. 또 다양한 고무 재료를 적용할 수 있어 제품 설계 유연성이 큰 것도 장점입니다.
반면 금형 제작비가 높고 초기 투자 기간이 길 수 있다는 점, 그리고 생산 수량이 적을 경우 단가가 급격히 올라갈 수 있다는 점입니다. 또한 고무의 경화·냉각 시간이 상대적으로 길어 사이클 타임이 길어지면 생산 효율이 떨어질 수 있습니다.
이러한 품질 문제 해결 방안으로 고무 사출 성형 공정에서 다양한 품질 문제가 발생할 수 있기 때문에, 이를 사전에 방지하거나 신속히 대응하는 것이 중요합니다.
먼저 플래시(Flash) 문제는 금형이 제대로 닫히지 않거나 사출 압력이 과도할 때 발생할 수 있으므로, 금형의 체결 상태를 점검하고 사출 압력을 적절하게 유지해야 합니다.
충전 부족 현상은 금형 내부가 충분히 채워지지 않아 부품 일부에 빈 공간이 생기는 문제로, 이 경우 사출 온도, 속도, 압력을 세심하게 조절해 내부 흐름을 개선해야 합니다.
또한, 제품의 뒤틀림은 냉각이 고르지 않거나 금형 설계 시 잔류 응력이 충분히 고려되지 않았을 때 발생하기 때문에 이를 방지하려면 냉각 채널을 균형 있게 배치하고, 성형 시 응력 분포를 최소화하는 방향으로 금형을 설계해야 합니다.
한편, 기포 발생은 고무 소재에 수분이 남아 있거나 금형 내 공기가 빠져나가지 못할 때 생기므로, 고무 재료를 사전에 충분히 건조시키고, 금형 내부에 적절한 배기 채널을 설계하는 것이 필수적입니다.
이러한 문제들을 예방하고 고품질 제품을 안정적으로 생산하기 위해서는 정기적인 금형 유지보수, 금형 내부 상태 점검, 공정 조건에 대한 실시간 모니터링이 필수입니다. 이는 전체 생산 효율을 높이는 데에도 중요한 역할을 합니다.
적용 범위와 최근 산업 동향
고무 사출 금형은 매우 다양한 산업 분야에 활용되고 있습니다.
대표적으로는 자동차 산업에서 씰, 개스킷, 방진 부품 등을 대량으로 정밀하게 생산할 때 사용되며, 전자기기 분야에서는 키보드 버튼, 외부 커버, 충격 흡수용 패드 등에 적용됩니다.
또한 의료기기 분야에서도 실리콘 튜브, 인체 접촉 부품, 정밀 씰 등 위생적이고 안전한 고무 제품 생산에 널리 활용됩니다.
이외에도 산업용 기계에서는 고온·고압 환경에서 견딜 수 있는 씰링 부품이나 패킹 등을 만드는 데 필수적인 기술로 자리 잡고 있습니다.
최근에는 고무 사출 금형 관련 기술과 소재의 발전이 더욱 활발해지고 있습니다.
먼저, 환경 보호와 지속 가능성에 대한 관심이 커지면서 재활용 고무나 생분해성 고무 소재를 활용한 제품 설계가 확대되고 있습니다.

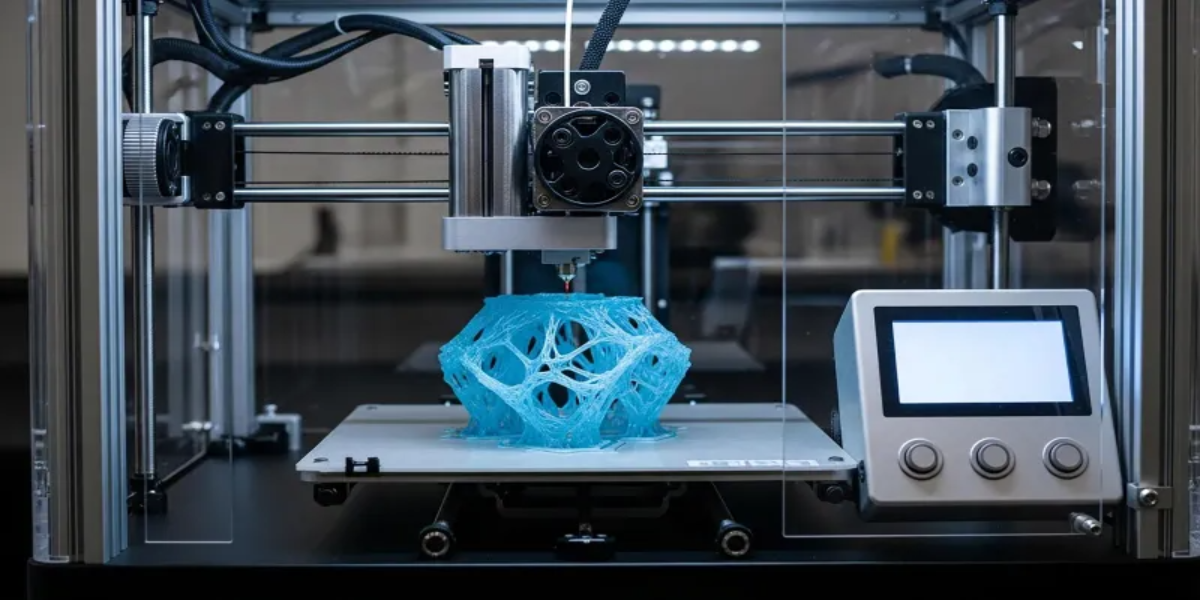

또한 스마트 금형 기술과 공정 자동화의 도입으로 소량 다품종 생산에 대응할 수 있는 빠른 금형 제작 방식이 각광받고 있으며, 이를 위해 3D프린팅 금형 기술의 적용도 점차 늘어나고 있습니다.
게다가, 고무와 금속의 복합소재 사용이 증가함에 따라 인서트 성형이나 오버몰딩(over-molding) 공정도 폭넓게 활용되고 있는 추세입니다.
이런 변화는 고무 사출 금형이 단순한 생산 방식이 아닌, 제품 개발의 경쟁력을 결정짓는 핵심 기술로 자리잡고 있다는 것을 보여줍니다.
향후 제조산업에서 고무 사출 금형은 정밀성과 효율성, 그리고 친환경까지 아우르는 방향으로 발전할 것입니다.
하지만 이 모든 것을 효과적으로 구현하기 위해서는 금형 설계, 재료 선택, 공정 관리 등 전 단계에서 꼼꼼한 준비와 실행이 필요 할 것입니다.
저희 바로발주의 이번 제조백과 주제는 어떠셨나요?
이렇듯 고무 사출 금형은 정밀성과 대량 생산 효율을 동시에 실현할 수 있는 첨단 제조 기술입니다.
다양한 산업에서 활용도가 높아지고 있지만 금형 설계, 재료 선택, 공정 관리 등 초기 단계에서 꼼꼼한 준비와 실행이 동반되지 않는다면 이 기술을 효과적으로 사용할 수 없을 것입니다.
미래 제조 경쟁력을 확보하고 싶으시다면, 지금 바로 바로발주에서 고무 사출 금형 공정의 초기단계를 탄탄히 만들어 줄 경력과 실력을 가진 전문가들과 함께 시작해보세요!
바로발주는 AI를 활용한 자동 견적 서비스💡로,
발주를 효율적이고 편리하게 도와드리는 온라인 서비스입니다.
하단의 이미지를 클릭하여 도면을 업로드하고 3초만에 견적 및 납기를 확인하세요! 🚀
