플라스틱 대량 생산의 핵심, 금형 사출 완전 해부







안녕하세요, 바로발주입니다~ 오늘의 주제는 우리들의 필수품! 플라스틱 제조와 관련한 내용입니다.

다양한 플라스틱 제품, 어떻게 정밀하게 찍어낼까요? 대량 생산의 숨은 핵심 기술, 사출 금형의 세계로 함께 출발해봅시다!







사출 금형이란 무엇인가



플라스틱 부품을 대량으로 만드는 공정에서 ‘틀’의 역할을 하는 것이 바로 사출 금형입니다. 뜨거운 수지가 금속 틀 안으로 주입되고 식어 굳으며 제품이 형성되는 방식이죠. 특히, 금형은 복잡한 형상을 정밀하게 재현할 수 있는 장치로, 단순한 외관부터 기계 내부 구조까지 다양하게 대응할 수 있습니다. 산업계에서는 금형을 ‘제조의 어머니’라 부르기도 하는데, 이는 금형 없이는 대량생산이 불가능하기 때문입니다.

금형은 재질(스틸, 알루미늄 등), 구조(2판, 3판, 멀티 캐비티 등), 러너 방식(핫러너, 콜드러너) 등에 따라 분류되며, 제품의 형태, 생산 량, 품질 요구치에 따라 최적화된 금형이 선택됩니다. 금형 설계와 제작 수준이 제품 완성도와 원가 구조를 좌우하기 때문에, 금형 기술은 제조업에서 매우 전략적인 요소가 됩니다.







---

사출 공정의 흐름과 원리



사출 성형 공정은 기본적으로 원료 → 용융 → 금형 주입 → 냉각 → 배출의 순서로 진행됩니다. 먼저 플라스틱 펠릿이나 과립이 호퍼에 투입되고, 이 송입된 원료는 배럴 내부에서 가열되어 녹아 액체 상태가 됩니다. 이후 스크루(또는 플런저)의 운동으로 고압이 걸려 금형 내부로 수지가 밀려 들어갑니다. 금형 내부에서는 일정 시간이 지나며 수지가 냉각되고 고체화되어 최종 형상이 얻어집니다. 금형이 열리고 제품이 배출되면, 동일한 사이클이 반복됩니다.

이 사이클의 핵심 변수는 사출 온도, 압력, 속도, 냉각 시간 등입니다. 이들 조건이 적절히 조정되지 않으면 제품이 덜 채워지거나 변형, 균열 등 결함이 발생할 수 있습니다. 또한 금형의 온도 제어, 냉각수 흐름 배치, 게이트 위치 등이 생산 균일성과 품질에 결정적 영향을 끼칩니다. 따라서 공정 최적화는 단순 반복이 아닌 세심한 조절과 계측의 반복입니다.







---

장점과 한계: 균형 잡힌 시각



장점

• 초기 단가 절감 효과: 대량생산 시 단가가 급격히 하락하므로 규모 경제 효과가 큽니다.
• 높은 정밀도 구현: 미세 디테일, 패턴, 언더컷 등을 정밀하게 재현할 수 있습니다.
• 생산 속도 우수: 한 주기 사이클이 짧아 많은 수량을 빠르게 찍어낼 수 있습니다.
• 재료 선택 폭이 넓음: 다양한 열가소성 수지뿐 아니라 일부 엔지니어링 플라스틱도 대응이 가능합니다.

한계

• 높은 초기 투자 비용: 금형 하나를 설계하고 제작하는 데 상당한 비용이 소요됩니다.
• 유연성 부족: 설계 변경이 어렵고, 수정 시 다시 금형 가공해야 하므로 시간과 비용 손실이 큽니다.
• 리드 타임 부담: 설계 → 가공 → 검증까지 완료하는 데 보통 수주에서 수개월 소요됩니다.
• 소규모 생산에는 비효율: 적은 수량 또는 수시로 디자인을 바꿔야 하는 제품에는 적합하지 않을 수 있습니다.

이처럼 금형 사출은 ‘한 번 튼튼한 설계 + 대량 반복’에 강점을 가진 공정 방식입니다. 하지만 제품 개발 단계에서는 시제품 제작 방식이나 3D 프린팅을 병행하며 리스크를 줄이는 전략이 자주 사용됩니다.







---

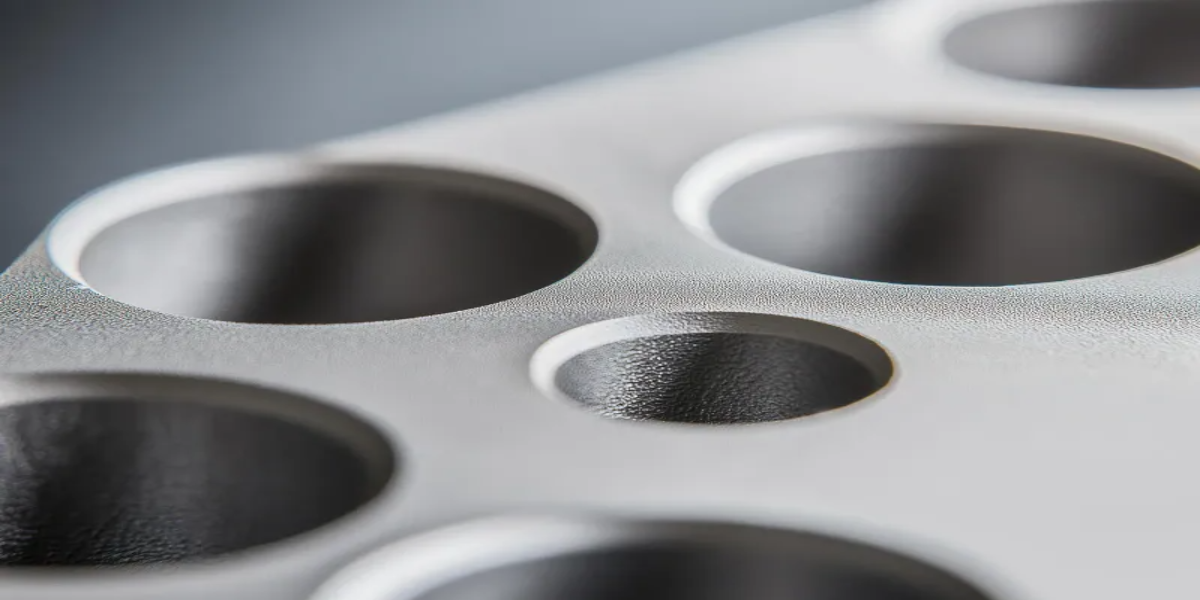

금형의 구조 및 설계 핵심

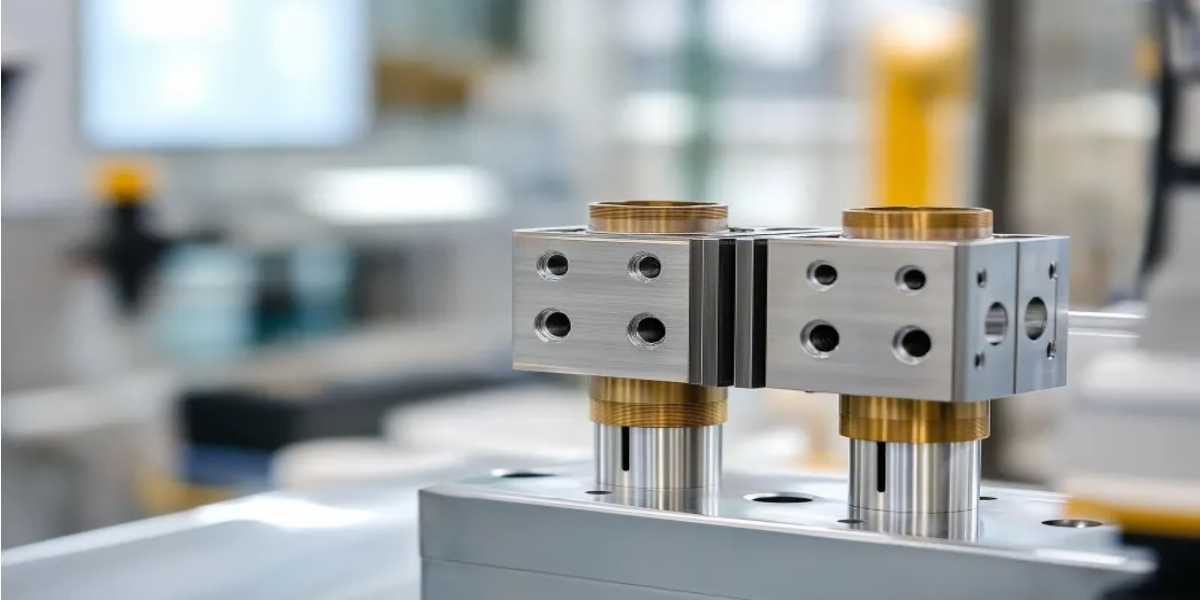

금형은 크게 고정판(Stationary side) 과 이동판(Moving side) 으로 나뉘며, 이들 사이가 맞물리며 제품 형상이 만들어집니다. 금형 내부에는 코어(Core) 와 캐비티(Cavity) 가 있는데, 코어는 제품 내부 형상을, 캐비티는 외부 형상을 구성하는 부분입니다. 이 외에도 몰드 베이스, 가이드 핀, 슬라이더 구조, 이젝터 시스템 등이 포함됩니다.

설계 단계에서 특히 주의할 점은 벽 두께 균일성, 적절한 구배(Draft) 부여, 리브 및 보스 설계, 언더컷 최소화, 그리고 냉각 채널 배치 최적화입니다. 벽 두께가 비균일하면 수축이나 냉각 불균형이 발생할 수 있고, 구배가 부족하면 제품이 금형에서 빠져나오지 못할 수 있습니다. 냉각 채널은 금형 전반에 열 균형을 맞춰야 하며, 게이트 위치는 수지의 흐름을 고려하여 제품 충전성과 수축 대책을 함께 고려해야 합니다.

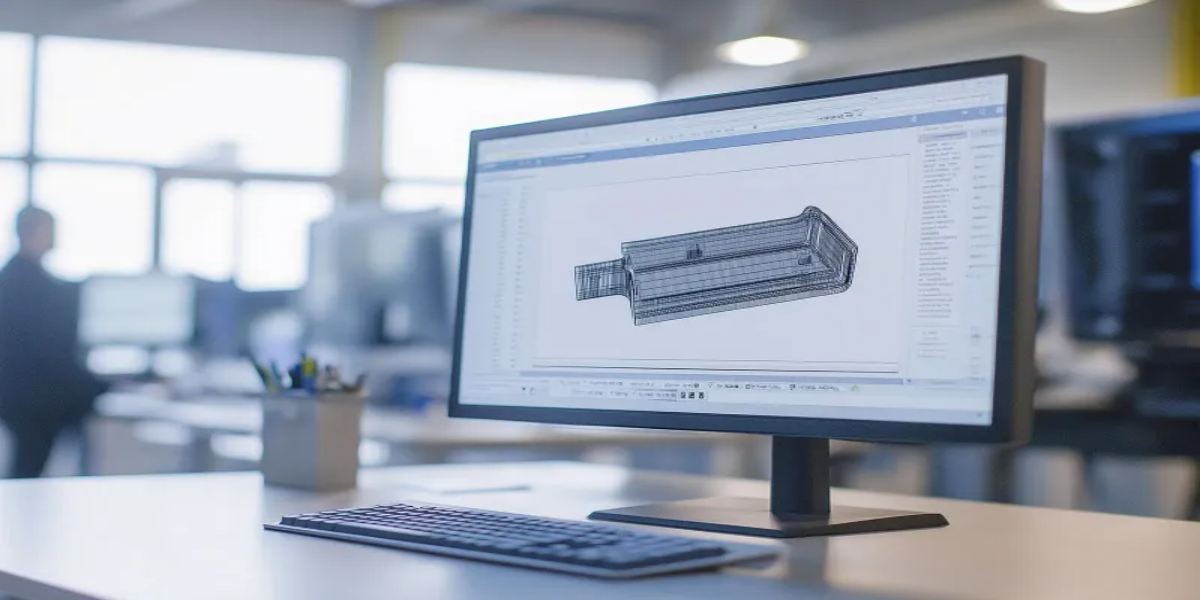

또한 금형 설계 단계에서는 CAE 해석과 유동 시뮬레이션을 반드시 수행하여 흐름, 압력 강하, 냉각 패턴 등을 예측하고 문제점을 사전에 보완하는 과정이 중요합니다. 이러한 사전 설계 검증이 없으면 제작 후 수정·재작업 가능성이 높아집니다.







---

결함 유형과 대응 전략



금형 사출 과정에서는 여러 가지 품질 불량이 발생할 수 있으며, 이를 효과적으로 제어해야 안정된 제품을 얻을 수 있습니다. 주요 결함 유형과 그 대응 방법은 다음과 같습니다.

• 웰드라인 (Weld Line): 수지 흐름이 만나는 지점에 경계선 자국이 나타남. → 게이트 배치 변경, 온도 또는 압력 증가로 흐름 개선
• 싱크 마크 (Sink Mark): 내부 수축으로 인해 표면에 움푹 패임 발생 → 벽 두께 재조정, 사출 압력 및 보압 강화
• 기포 / 내부 빈틈 (Void / Bubble): 공기 또는 가스가 갇혀 발생 → 금형 내부 배기 개선, 수지 건조 철저, 주입 속도 조정
• 쇼트 샷 (Short Shot): 수지가 충분히 채워지지 않아 일부가 비어남 → 사출 압력 증가, 속도 조정, 게이트 크기 재설계
• 뒤틀림 / 변형 (Warpage): 온도 또는 냉각 불균형으로 제품이 휘거나 뒤틀림 → 냉각 채널 재배치, 벽 두께 보정, 응력 완화 설계 적용

이 외에도 불량이 생겼을 때는 금형 정렬 상태, 클램프 압력, 온도 안정성 등을 재점검하고, 필요한 경우 금형을 보정하거나 교정하는 작업을 거칩니다.







---

핫러너 vs 콜드러너 비교

구분	핫러너 시스템	콜드러너 시스템
개념	러너 내부를 가열 상태로 유지하여 수지가 굳지 않도록 하는 방식	러너도 금형과 함께 냉각되어 수지가 굳는 방식
장점	사이클 단축, 러너 낭비 없음, 품질 균일성 우수	초기 금형 비용 낮음, 색상 변경 용이, 구조 단순
단점	초기 제작비용 높음, 유지보수 어려움	생산 속도 낮음, 러너 폐기물 발생
적용 사례	대량 생산, 고정밀 제품	소량 생산, 잦은 색상 변경 제품



금형 내부에서 수지를 이동시키는 러너 시스템은 위의 표처럼 크게 콜드러너 (Cold Runner) 방식과 핫러너 (Hot Runner) 방식으로 나뉩니다.



두 방식 중 어느 것이 유리한지는 제품 수량, 디자인 변경 빈도, 원가 구조, 재료 특성 등을 고려하여 결정됩니다. 예컨대, 대량 생산 및 재료 낭비 최소화를 노린다면 핫러너가 유리할 수 있고, 소량 또는 자주 디자인 바뀌는 제품에는 콜드러너가 더 적합할 수 있습니다.







---

금형 유지·보전 기법



금형은 그 자체가 고가이고 정밀 장비이기 때문에 유지보전 전략이 매우 중요합니다. 정기적인 점검 및 관리 없이는 금형 수명이 급격히 줄어들 수 있습니다. 주요 관리 항목은 다음과 같습니다.

• 냉각 채널 청소: 수분 또는 이물질 누적으로 냉각 효율이 떨어질 수 있으므로 주기적으로 세척
• 이젝터 핀 및 슬라이더 윤활: 마찰 저감 및 마모 방지를 위해 윤활유 관리
• 표면 연마 및 방청 처리: 표면 광택 유지 및 부식 방지를 위한 주기적 연마 및 코팅
• 균열, 마모, 피로 검사: 금형 소재의 손상 발생 여부를 초기에 파악
• 정렬 점검 및 보정: 금형 반쪽 간의 정밀 정렬 상태 유지
• 운영 이력 관리: 사용 횟수, 사출 조건 등을 기록하여 유지 주기 예측

이러한 보전 관리는 금형의 안정성과 수명을 높이며, 생산 품질을 일정하게 유지하는 데 필수적인 요소입니다.







---

실제 적용 사례 및 재료 선택



금형 사출 기술은 많은 산업 분야에서 핵심 역할을 합니다. 예를 들면, 자동차 산업에서는 엔진 커버, 범퍼 부품 등이 사출 금형으로 제작되며, 전자기기 케이스, 가전 외장재, 의료 기기 부속품, 소비재 부품 등에 광범위하게 쓰입니다.

재료 선택 측면에서는 PP (폴리프로필렌), ABS, PC, PA (나일론 계열), POM 등이 자주 사용됩니다. 각 재료는 강도, 내열성, 유동성, 수축률 등이 다르므로 금형 설계 단계에서부터 재료 특성을 고려해야 합니다. 예를 들어, 유동성이 낮은 수지는 게이트 크기와 압력을 높게 설계하거나 핫러너 방식을 채택하는 편이 유리할 수 있습니다.

또한 최근에는 친환경 수지, 재생 플라스틱, 복합 소재가 점차 사용되고 있으며, 이들을 다루기 위해 금형 설계와 공정 제어 기술도 진화하고 있습니다.







사출 금형은 정밀성과 효율을 모두 갖춘 제조 핵심 기술입니다. 완성도 높은 제품을 위한 첫걸음, 금형 설계에서 시작됩니다!
