몰드 규격 알아보기

안녕하세요 바로발주입니다~



오늘의 주제는 금형 부품 설계시 반드시 필요한 몰드 규격 알아보기입니다!



아직도 금형 부품을 일일이 설계하고 제작하시나요?

몰드 규격을 알면 시간과 비용을 확 줄일 수 있다는 사실, 알고 계셨나요?







몰드 규격이 왜 필요할까요?

제품을 만드는 데 있어 금형은 절대 빠질 수 없는 요소입니다.

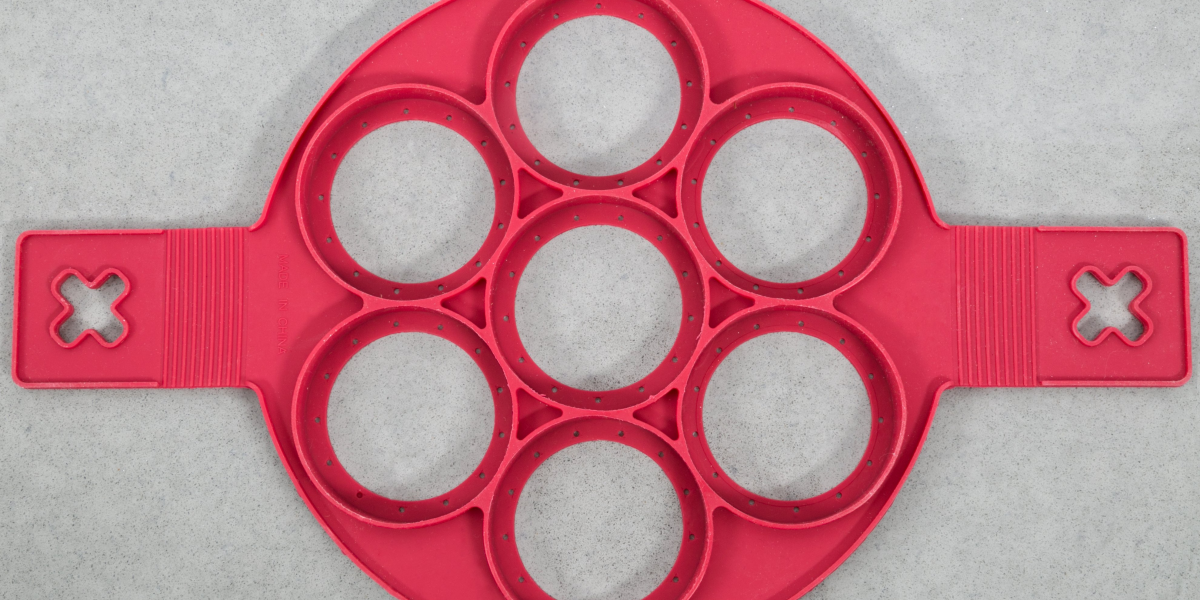

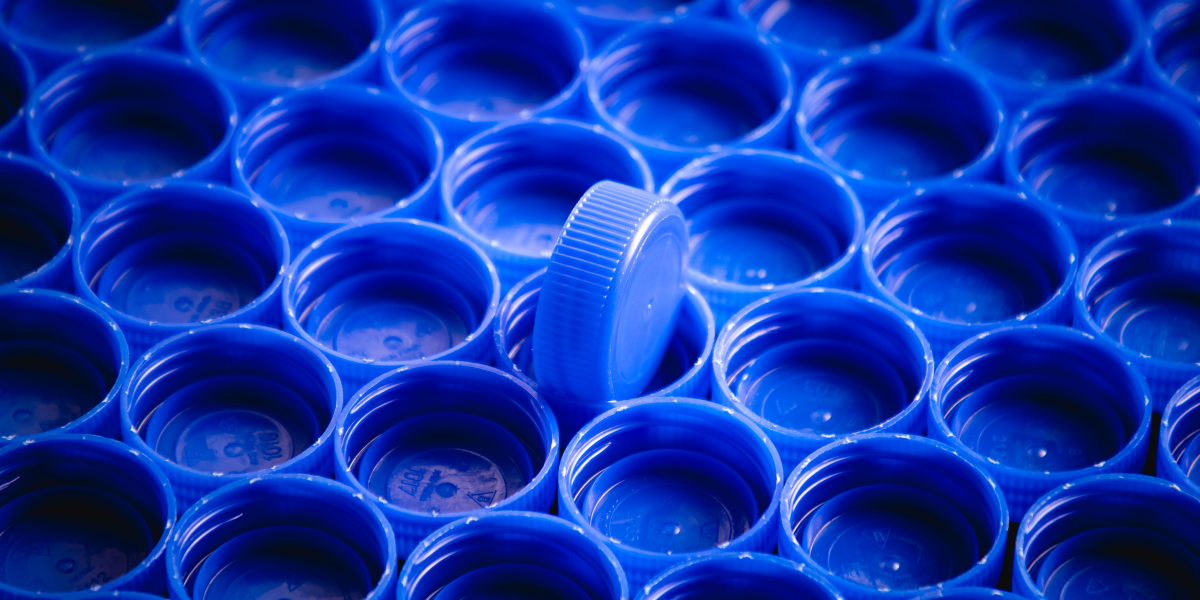

플라스틱, 금속, 고무 등 다양한 소재의 제품을 대량 생산하기 위해서는 정밀한 금형이 필수입니다.



그런데 금형 하나를 만들기 위해 모든 부품을 매번 새로 설계한다면, 그만큼 시간도 오래 걸리고 비용도 눈덩이처럼 불어납니다. 이럴 때 중요한 역할을 하는 것이 바로 몰드 규격입니다.



몰드 규격은 금형을 구성하는 부품들이 공통된 기준에 따라 제작될 수 있도록 만든 표준 시스템입니다. 즉, 금형 부품들의 크기, 형상, 재료, 허용 오차 등을 통일된 방식으로 정의한 것입니다. 이러한 규격이 존재하기 때문에 부품 설계자가 처음부터 일일이 수치를 지정하지 않아도 되고, 필요한 부품을 이미 제작된 기성품으로 손쉽게 구매해 사용할 수 있습니다.

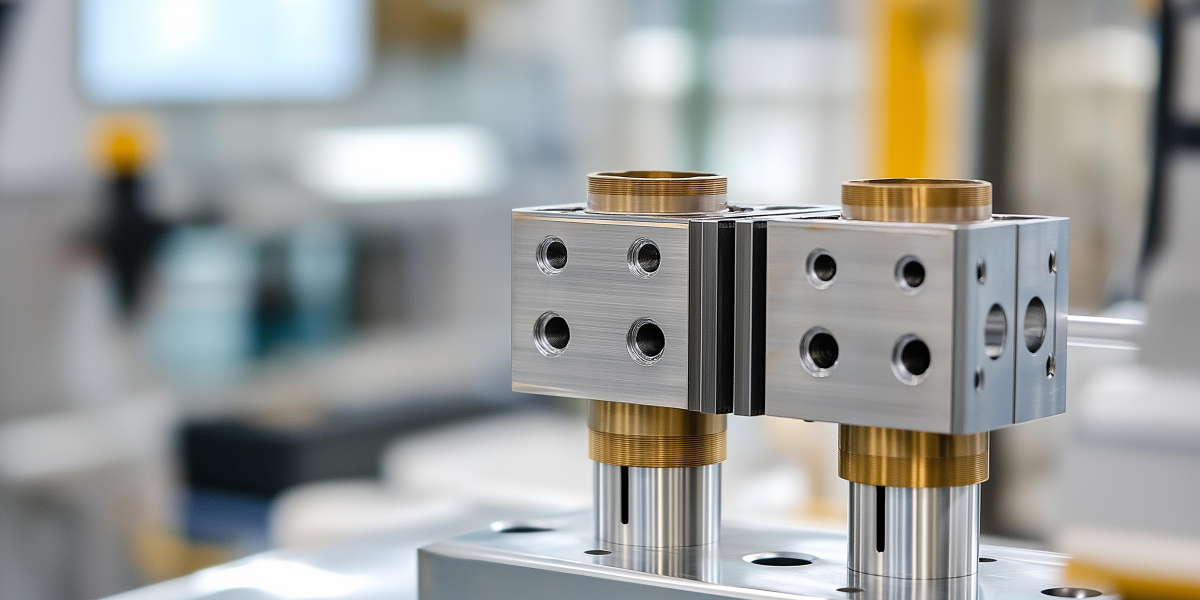

예를 들어, 어떤 금형에 쓰이는 가이드 핀이나 이젝터 핀, 몰드 베이스 같은 부품들은 이미 정해진 규격에 따라 대량으로 생산되고 있습니다. 그래서 규격 번호 하나만 알면 곧바로 발주가 가능하죠.



이처럼 몰드 규격은 금형 산업 전반의 설계 효율성, 조립 편의성, 부품 호환성을 높여주는 기초 체계로 작용합니다. 또한 금형이 고장 나거나 부품이 마모됐을 때, 표준 부품으로 바로 교체가 가능하다는 점도 큰 장점입니다.







몰드 규격의 구성 요소 네 가지

몰드 규격은 단순히 치수만 정리한 것이 아닙니다.



각 부품이 올바르게 작동하고 서로 간섭 없이 조립되기 위해서는 정확한 기준이 필요합니다. 그 기준은 바로 치수, 형상, 재질, 공차입니다.

• 치수(Dimension): 각 부품이 어느 정도의 크기를 가지는지가 명확하게 정해져 있어야 다른 부품과 잘 맞물릴 수 있습니다. 예를 들어 10mm 지름의 가이드 핀은, 정확히 그 규격을 따라 만들어져야 몰드 베이스에 무리 없이 삽입될 수 있습니다.
• 형상(Shape): 단순한 원형이나 사각형이 아니라, 실제 조립과 작동에 적합한 형태로 가공되어야 합니다. 핀 끝단의 라운딩 처리, 홈의 위치, 테이퍼 각도까지도 규격 안에 포함됩니다.
• 재질(Material): 금형은 반복적인 작동과 열, 압력에 노출되기 때문에 내구성이 강한 재료를 사용해야 합니다. 대표적인 몰드 재료에는 SKD11, S136, H13 등이 있으며, 재질 선택도 규격의 일부입니다.
• 공차(Tolerance): 각 부품의 허용 오차 범위도 명시되어 있어야 합니다. 아주 작은 오차도 성형 품질에 영향을 주기 때문에 공차 관리가 철저해야 합니다. 공차가 좁을수록 정밀도는 높아지며, 금형의 수준도 올라가게 됩니다.

이 네 가지 기준이 명확하게 정의되어 있어야 금형 제작 과정에서 오류를 줄이고, 부품 간의 호환성과 정밀성을 보장할 수 있습니다.







몰드 규격이 실제로 사용되는 과정

몰드 규격은 금형의 설계, 제조, 유지보수 전 과정에 걸쳐 핵심 역할을 합니다. 각 단계에서 어떤 방식으로 적용되는지 살펴보면 다음과 같습니다.



● 설계 단계

설계자는 3D CAD 프로그램에서 이미 등록된 규격 부품 라이브러리를 활용해 금형 도면을 구성합니다. 예를 들어, DME 또는 MISUMI에서 제공하는 표준 가이드 핀을 불러와 설계에 바로 적용할 수 있죠. 이렇게 하면 도면 설계 시간이 줄고, 오류 가능성도 현저히 낮아집니다.



● 제조 단계

설계에서 정해진 규격 부품은 대부분 기성품으로 바로 구매할 수 있습니다. 이 때문에 가공 공정이 줄어들고, 전체 금형 제작 기간도 단축됩니다. 설계와 제작이 유기적으로 연결되는 셈입니다.



● 유지보수 단계

금형은 사용 중 마모나 파손이 발생할 수 있습니다. 이때 규격 부품을 사용하고 있다면 같은 규격의 새 부품으로 간단하게 교체만 하면 되기 때문에, 생산 중단 시간을 최소화할 수 있습니다. 특히 대량 생산을 하는 공장에서는 이 빠른 유지보수가 매우 큰 장점입니다.







전 세계에서 사용되는 대표 몰드 규격

몰드 규격은 국가별, 제조사별로 다양하게 존재합니다. 대표적인 세 가지 글로벌 규격은 다음과 같습니다.



글로벌 몰드 규격

규격명	지역	특징
DME	미국	인치 단위 사용, 부품 크기 큼, 자동차 금형에 적합
HASCO	유럽	정밀도 높고 일관성 있는 설계, 의료·정밀 부품용
MISUMI	아시아	다양한 옵션 제공, 소형 정밀 부품에 강점

• DME 규격은 미국에서 시작되어 북미 전역에서 사용됩니다. 인치 단위가 기본이며, 비교적 부품 크기가 크고 구조가 단순한 점이 특징입니다.
• HASCO 규격은 독일에서 탄생한 유럽형 표준입니다. 부품 번호 체계가 체계적이며 정밀도가 뛰어나 의료기기나 정밀 산업에 널리 활용됩니다.
• MISUMI 규격은 일본을 중심으로 아시아 지역에서 널리 쓰이며, 다양한 치수 조합이 가능하고 기성 부품 공급이 빠릅니다.







몰드 규격 선택 시 고려해야 할 점

금형 설계 시 어떤 몰드 규격을 선택할지는 프로젝트의 방향에 따라 달라집니다. 예를 들어 수출 대상 국가가 미국이라면 DME 규격을 고려하는 것이 유리하고, 유럽향 제품은 HASCO 규격이 요구되는 경우가 많습니다.



또한 제품의 크기와 정밀도, 납기 요구 조건, 유지보수 편의성까지 종합적으로 판단해 적절한 규격을 선택하는 것이 중요합니다. 간단히 말해, 누구에게 어떤 제품을 납품하는지에 따라 적합한 몰드 규격은 달라진다는 뜻입니다.



몰드 규격은 금형 산업에서 설계자, 제조자, 유지보수 담당자가 공통 언어처럼 사용하는 기반 체계입니다. 이를 잘 이해하고 적용하는 것만으로도 설계 효율이 오르고, 생산성과 품질 안정성 모두 크게 개선됩니다.



특히 글로벌 제조 환경에서는 규격의 호환성과 신속한 대응력이 경쟁력의 핵심이 되기 때문에, 몰드 규격의 이해는 단순한 기초 지식이 아닌 현장 실무에서 꼭 필요한 역량입니다.







몰드 규격은 금형 설계의 시작이자 완성입니다. 표준을 이해하면 작업이 쉬워지고, 생산성이 달라집니다. 지금, 규격의 힘을 경험해 보세요!
